先前已經大致介紹了circos軟件的安裝、配置文件、如何畫圖等。下面小編將詳細介紹一下染色體的設置問題。

Circos圖可以展示數據在染色體上的分布情況，首先我們需要一個染色體的信息文件，畫出染色體的圈，該信息由circos.conf的karyotype參數進行設置，如下圖：

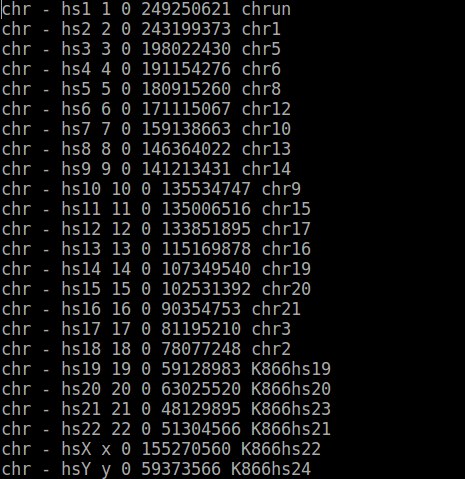

該文件以\t分隔，共有七列信息，下面是該文件的具體信息 ：

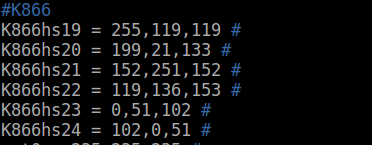

小編給大家溫習一下該文件各列的具體含義：第一二列一般都設置成chr和-；第三列染色體的編號，要求每條染色體的名字必須唯一；第四列染色體標簽，即在圖中展示的名字；第五列和第六列分別是染色體的起始和終止位置；第六列是每條染色體的顏色，軟件安裝目錄里的colors.ucsc.conf已經使用RGB代碼定義了這些標簽的顏色。當然，大家可以根據自己的需要在colors.brewer.conf文件中設置染色體的顏色（上圖hs19~hsY的顏色就是小編根據自己的需要設置的染色體顏色），circos教程具體設置方法如下:

染色體刻度單位

參數chromosome_units定義一個染色體刻度的大小，參數chromosomes_units=1000000的意思是1u=1000000，那10u就是10*1000000。

展示部分染色體

Circos軟件默認畫出所有染色體的信息，如果我們想只展示其中的某些染色體，可以在circos.conf的添加下圖中的兩個參數：

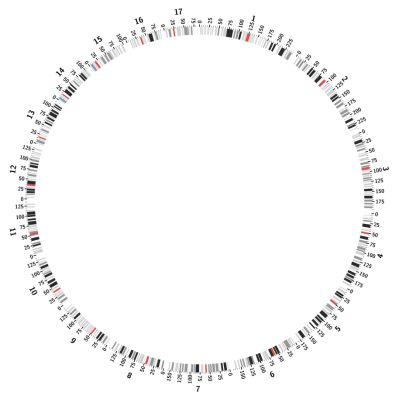

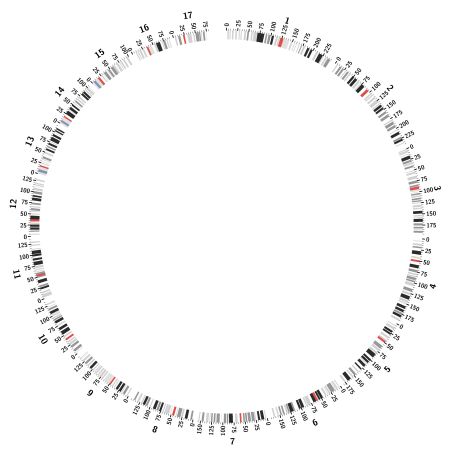

chromosomes_display_default = no，意思就是關閉默認顯示。只需用“chromosomes =”指定需要顯示的染色體。hs1,hs2,hs3等都是染色體組型文件當中的第三列信息。畫出的圖如下：

circos教程之更改染色體排列位置

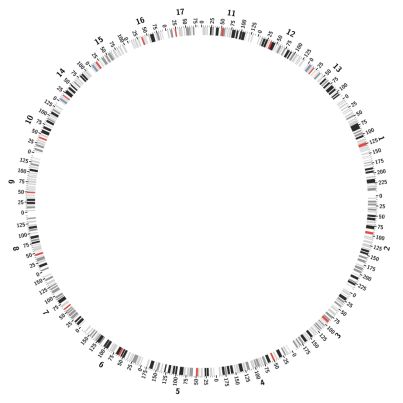

如果想自定義染色體排列順序，可以使用chromosomes_order參數來設定，假設在上圖的基礎上，想將hs11，hs12，hs13染色畫在前面，可以設置chromosomes_order=hs11;hs12;hs13;hs1;hs2;hs3;hs4;hs5;hs6;hs7;hs8;hs9;hs10;hs14;hs15;hs16;hs17;畫出的圖如下：

circos教程之更改染色體間的間隔

上面我們出的圖染色體之間間隔較近，我們可以使用<spacing>…</spacing>設置染色體間隔，使染色體之間的間隔變大。

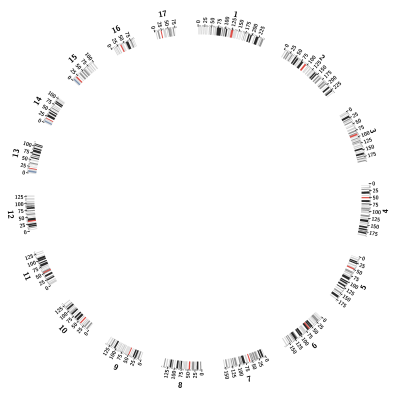

將原參數default=0.003r改為0.003r，生成的圖如下：

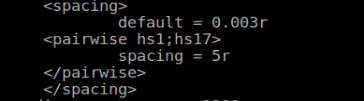

如果我們只想設置某兩條染色體之間的間隔大，可以通過<pairwise>…….</pairwise>參數設置，染色體之間以分號分隔，spacing參數設置兩條染色體之間的間隔。

染色體條帶填充

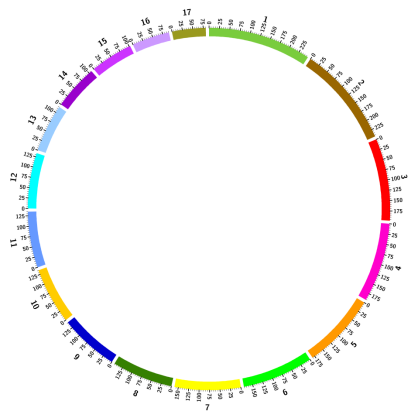

如果不想填充條帶，只想以染色體對應的顏色填充染色體的，可以通過設置show_bands= no參數實現。

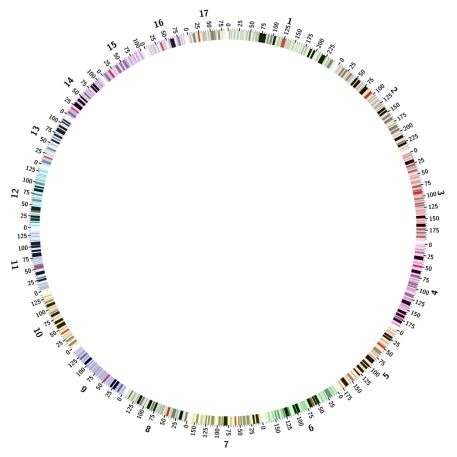

如果既想填充顏色，又想填充條帶參數設置如下：
