 分類: 醫學研究

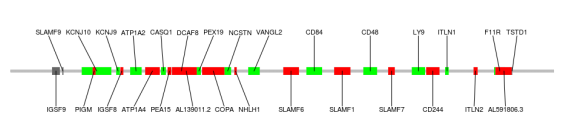

例圖(人基因組1:160000000-161000000區域內的基因分布):?

PPT、PS等好多工具可以幫助你實現這樣的圖,但是如果批量畫呢?可能手都廢了吧,還是上代碼吧。

為大家分析一下上圖的特點:
1.中間灰色的bar兩端分別有一段突出
2.目標區域中間的基因是彩色的,目標區域上下游的基因用灰色標注
3.基因的Symbol沒有重疊
4.基因的名字標注在基因最中間的位置

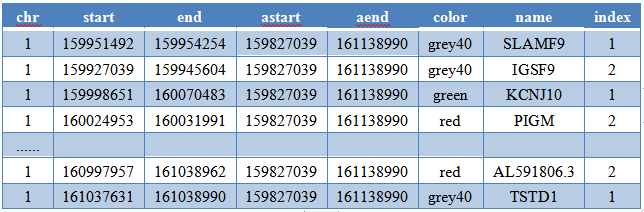

首先用你能用的辦法將目標區域(1:160000000-161000000)內的基因、目標區域上游的兩個基因、目標區域下游的一個基因的位置都提取出來,然后為每個基因賦一個顏色。中間灰色的bar兩端的突出可以從第一個基因的開始位置向上游擴100K、最后一個基因的結束位置向下游擴100K。整理成作圖用的輸入文件,如下:

第1-3列是作圖基因的位置,第7列是基因的名字。

第4-5列是整個灰色bar的位置(經過上下游擴完以后的)。

第6列是基因的顏色,目標區域上下游的基因用灰色表示,目標區域內的基因用你想要的顏色表示。

為了方便調整基因的symbol不重疊,增加第8列,1和2表示基因名字在圖的上部和下部。

用ggplot2作圖很方便,每個bar的可以通過畫矩形框填充不同的顏色實現。

#將輸入文件讀進來 >?library(ggplot2) >?library() >?data<-read.table(file=”Region.xls”,header=T,sep="\t",stringsAsFactors=F) #計算基因最中間的位置方便標基因label >?data$middle<-(data$end?-?data$start)/2+data$start >?color<data$color #geom_rect函數先畫灰色的bar,再畫基因,用geom_text_repel函數標基因的label >?p<-ggplot(data)+geom_rect(aes(xmin=astart,xmax=aend,ymin=-0.01,ymax=0.01),colour="grey",fill="grey",size=0.1)+geom_rect(aes(xmin=start,?xmax=end,ymin=-0.03,ymax=0.03),colour="grey",?fill=color,size=0.1)+geom_text_repel(aes(x=middle,y=rep(0,length(color)),label=name),min.segment.length?=?1,nudge_y?=?ifelse(data$index==1,0.3,-0.3)) >?p<-p+ylim(c(-1,1)) >?p<-p+theme_classic()?+theme(axis.line?=?element_blank(),axis.text?=?element_blank(),axis.ticks?=?element_blank(),axis.title?=?element_blank()) >?print(p)

?思路明確了,就可以舉一反三畫各種你想要的變形,比如說畫基因中Exon和Intron的結構等等。
類似的結構圖,也有其他工具可以實現,費些時間但會更精美。
1.IBS軟件繪制(http://ibs.biocuckoo.org/download.php)
2.GSDS在線繪制(http://gsds.cbi.pku.edu.cn/index.php)
3.R包gggenes和ggbio等。
以上就是使用這個軟件批量可視化某區域基因結構圖的基本操作流程。當然,這個軟件還有很多其他功能,這里由于篇幅有限,就只簡單分享一下。
再多的操作文檔,總是不如實際操作來得理解深刻。百邁客云平臺(BMKCloud)實現你零基礎分析的所有夢想!52款A(yù)PP實現高度自由個性化分析,118款工具、交互的個性化分析提供無上限分析實操,云平臺課堂高效助您方案設計和信息分析(http://www.biocloud.net/),百邁客云成為您的私人信息分析平臺,讓基因分析更簡單。
所以大家快快動起手來,在實際操作中理解學習,若在學習中有不懂或疑問的地方,您可給我們留言,我們會有專職客服為您服務!
